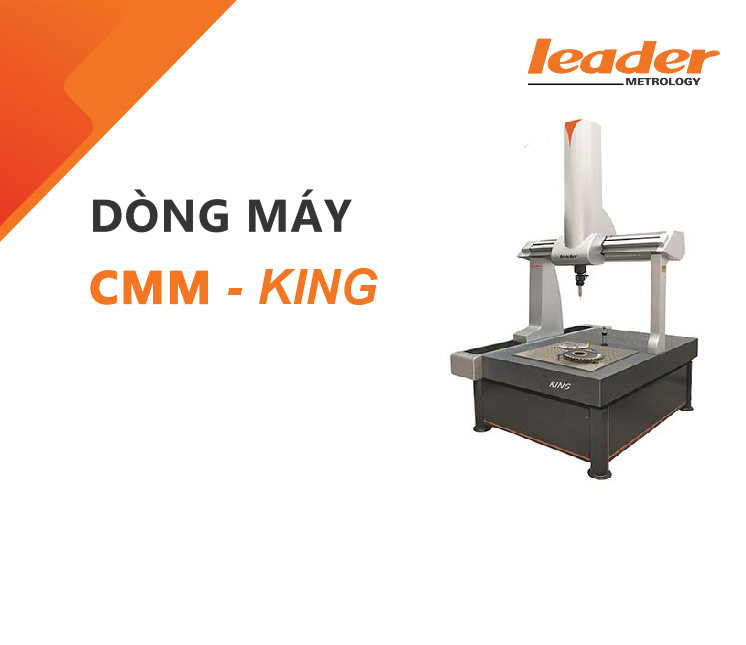

Thiết kế
- Để giải quyết phép đo các chi tiết đòi hỏi độ chính xác cực cao, cực kỳ phức tạp, sử dụng cấu trúc cầu X-Z bằng hợp kim nhôm hàng không có độ chính xác cực cao, công nghệ cách tử và bù nhiệt độ có độ chính xác cực cao, với độ chính xác và ổn định vô song, King CMM thực sự là cách mạng - thiết kế cầu X-Z hình tam giác, có độ chính xác cực cao. King CMM có thể được sử dụng trong lãnh vực sản xuất thiết bị y tế cao cấp, hàng không vũ trụ, phụ tùng ô tô, vv...
- Hệ thống nhận diện thông minh có thể kiểm soát đồng thời các yếu tố ảnh hưởng đến hệ thống cảm biến, tự động cảnh báo các sự cố khi điều kiện làm việc không đảm bảo.
- Bảo vệ môi trường, tiêu tốn năng lượng thấp và tiết kiệm chi phí vận hành.
Hành trình đo và Độ chính xác
| Hành trình đo |
Độ chính xác ISO10360-2:2009/GB/T16857.2-2006 |
||||||
| Model | X (mm) | Y (mm) | Z (mm) | MPEE(μm) | MPEP(μm) | ||
| NCK686 | 600 | 800 | 600 | 1.0+3/1000 | 1.0 | ||
| NCK6106 | 600 | 1000 | 600 | 1.0+3/1000 | 1.0 | ||
| NCK8106 | 800 | 1000 | 600 | 1.0+3/1000 | 1.0 | ||
| NCK8126 | 800 | 1200 | 600 | 1.0+3/1000 | 1.0 | ||
| NCK8156 | 800 | 1500 | 600 | 1.0+3/1000 | 1.0 | ||
| NCK9128 | 900 | 1200 | 800 | 1.0+3/1000 | 1.0 | ||
| NCK10126 | 1000 | 1200 | 600 | 1.0+3/1000 | 1.0 | ||
| NCK10128 | 1000 | 1200 | 800 | 1.2+3/1000 | 1.2 | ||
| NCK10158 | 1000 | 1500 | 800 | 1.2+3/1000 | 1.2 | ||
| NCK121510 | 1200 | 1500 | 1000 | 1.5+3/1000 | 1.5 | ||

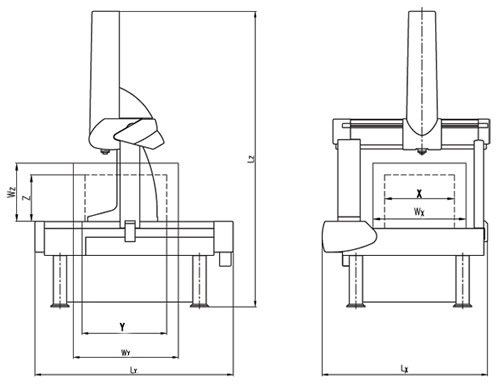

Kích thước tổng thể và Không gian mẫu
| Model | Lx (mm) | Ly (mm) | Lz (mm) | Wx (mm) | Wy (mm) | Wz (mm) | Khối lượng mẫu (kg) |
| NCK686 | 1200 | 1650 | 2660 | 730 | 1400 | 800 | 700 |
| NCK6106 | 1200 | 1850 | 2660 | 730 | 1600 | 800 | 700 |
| NCK8106 | 1400 | 1850 | 2660 | 930 | 1600 | 800 | 1000 |
| NCK8126 | 1400 | 2050 | 2660 | 930 | 1800 | 800 | 1000 |
| NCK8156 | 1400 | 2350 | 2660 | 930 | 2100 | 800 | 1000 |
| NCK9128 | 1600 | 2370 | 2750 | 1090 | 1814 | 1040 | 1800 |
| NCK10126 | 1690 | 2380 | 3200 | 1190 | 1814 | 800 | 1800 |
| NCK10128 | 1700 | 2380 | 3200 | 1190 | 1814 | 1040 | 1800 |
| NCK10158 | 1700 | 2680 | 3200 | 1190 | 2114 | 1040 | 1800 |
| NCK121510 | 1900 | 2680 | 3330 | 1390 | 2200 | 1200 | 2000 |
Điều kiện lắp đặt và vận hành
- Nguồn điện：220V, 1 pha
- Nhiệt độ：19-21°C
- Áp suất khí nén：0.6-1.0Mpa
- Lưu lượng khí nén：0.3-0.45m³/phút
- Lọc khí nén cỡ：0.3μm
- Độ ẩm：55%-65%
(Kỹ sư Leader Metrology sẽ hướng dẫn chi tiết trước khi lắp máy)
Đầu đo Renishaw - UK
- Máy đo 3D CMM LeaderMetrology hỗ trợ đầy đủ các loại đầu đo, tùy thuộc vào nhu cầu khách hàng.
- Với đội ngũ tư vấn giàu kinh nghiệm, đọc hiểu bản vẽ với các tiêu chuẩn khác nhau, chúng tôi sẽ giúp bạn tư vấn, lựa chọn giải pháp cho hệ thống đầu đo phù hợp nhất với nhu cầu bên bạn.
Phần mềm Rational DMIS (America)
- Lập trình đo tự động nhanh, dễ sử dụng. phần mềm hỗ trợ lập trình trên mô hình CAD như: *. IGES, *.DFX, *.STEP và có thể mở rộng thêm.
- Những option mở rộng như Blade, CAM, CCD, Gear, Laser, Pipe, PointCloud.
- Xuất báo cáo đầy đủ các dung sai GD&T.
- Đào tạo và hỗ trợ lập trình bởi kỹ sư Việt Nam, với hơn 10 năm kinh nghiệm, hướng dẫn áp dụng các tiêu chuẩn khác nhau như chuẩn châu Âu, Châu Á,....
Gá mẫu đo 3D CMM
- Gá mẫu đa năng được sử dụng cho sản phẩm có hình dạng phức tạp, tiết kiệm chi phí làm gá đơn cho từng mẫu, dễ dàng lắp ráp các khối, linh hoạt chiều cao và chiều rộng.
