Máy đo 3D CMM - Leader Metrology - Dòng Tornado

Máy đo 3D CMM Leader Metrology - Dòng Tornado

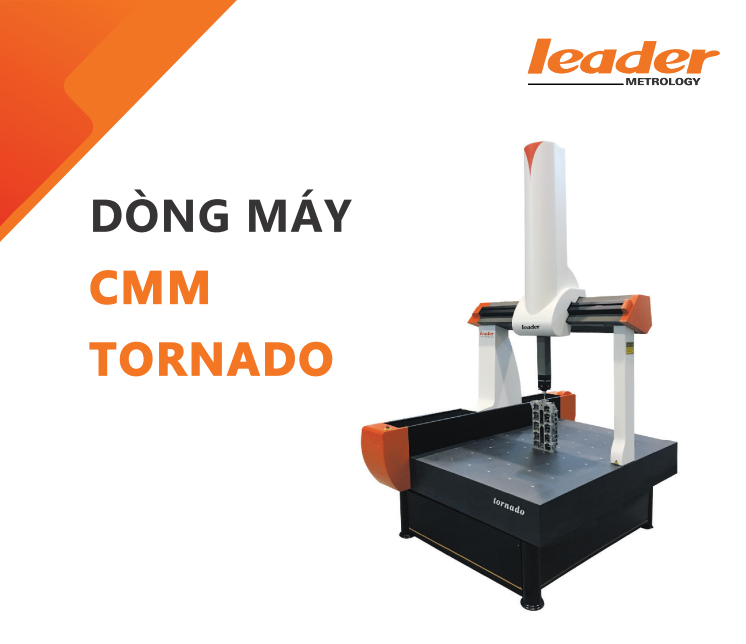

Máy đo 3D CMM Leader Metrology, Model Tornado là dòng CMM cầu. Có cầu trục X và trục Z sử dụng hợp kim nhôm hàng không cao cấp, có khả năng định vị và đo hàng với tốc độ cực nhanh, đáp ứng yêu cầu về hiệu xuất và hoạt động trong môi trường khắc nghiệt.



Thiết kế

  • Tornado có hệ thống truyền động tiên tiến, đảm bảo độ bền và vận hành êm. Sử dụng động cơ DC công suất lớn kết hợp với hệ thống giảm tốc cao cấp, có khả năng tăng tốc dịch chuyển các trục nhanh chóng, giúp tối đa hóa năng xuất đo lường.
  • Tornado có bàn làm việc bằng đá granit, có rãnh dạng "đuôi én" định hướng dịch chuyển trục Y, đảm bảo độ chắc chắn và sự dịch chuyển ổn định.
  • Tornado được thiết kế đủ các kích cỡ linh hoạt để đáp ứng các yêu cầu khắt khe trong đo lường chính xác, trong các lĩnh vực như đúc chính xác, gia công chính xác, chế tạo khuân, Jig vv...
  • Công nghệ cầu hình tam giác được áp dụng cho trục X, với hợp kim nhôm hàng không cao cấp, có trọng tâm thấp hơn, tỉ lệ khối lượng độ cứng tốt hơn và chuyển động đáng tin cậy hơn so với cầu hình chữ nhật và chữ thập.

Hành trình đo và Độ chính xác

  Hành trình đo

Độ chính xác

ISO10360-2:2009/GB/T16857.2-2006
Model X (mm) Y (mm) Z (mm) MPEE(μm) MPEP(μm)
NCA454 400 500 400 từ 1.8+3.3L/1000 từ 1.9
NCA564 500 600 400 từ 1.8+3.3L/1000 từ 1.9
NCA686 600 800 600 từ 1.9+3.3L/1000 từ 2.0
NCA8106 800 1000 600 từ 1.9+3.3L/1000 từ 2.0
NCA8XX6 800 XX 600 từ 1.9+3.3L/1000 từ 2.0
NCA10128 1000 1200 800 từ 2.4+3.3L/1000 từ 2.4
NCA10158 1000 1500 800 từ 2.4+3.3L/1000 từ 2.4
NCA10208 1000 2000 800 từ 2.4+3.3L/1000 từ 2.4
NCA10XX8 1000 XX 800 từ 2.4+3.3L/1000 từ 2.4
NCA121510 1200 1500 1000 từ 2.7+3.3L/1000 từ 2.7
NCA122010 1200 2000 1000 từ 2.7+3.3L/1000 từ 2.7
NCA12XX10 1200 XX 1000 từ 2.7+3.3L/1000 từ 2.7
NCA152010 1500 2000 1000 từ 3.0+3.3L/1000 từ 3.0
NCA152510 1500 2500 1000 từ 3.0+3.3L/1000 từ 3.0
NCA153010 1500 3000 1000 từ 3.2+4L/1000 từ 3.2
NCA152512 1500 2500 1200 từ 3.2+4L/1000 từ 3.2
NCA15XX12 1500 XX 1200 từ 3.5+4L/1000 từ 3.5
NCA152515 1500 2500 1500 từ 3.5+4L/1000 từ 3.5
NCA153015 1500 3000 1500 từ 3.7+4L/1000 từ 3.7
NC163515 1600 3500 1500 từ 3.7+4L/1000 từ 3.7
NCA16XX15 1600 XX 1500 từ 3.7+4L/1000 từ 3.7
NCA18XX10 1800 XX 1000 từ 3.5+4L/1000 từ 3.5
NCA203015 2000 3000 1500 từ 4.0+4L/1000 từ 4.0
NCA203018 2000 3000 1800 từ 4.0+4L/1000 từ 4.0





Kích thước tổng thể và Không gian mẫu

  Lx (mm) Ly (mm) Lz (mm) Wx (mm) Wy (mm) Wz (mm)
NCA454 1000 1240 2240 525 9950 600
NCA564 1100 1340 2240 625 1095 600
NCA686 1200 1650 2660 730 1400 800
NCA8106 1400 1850 2660 930 1600 800
NCA8XX6 1400 xx 2660 930 xx 800
NCA10128 1690 2370 3150 1190 1814 1040
NCA10158 1690 2670 3150 1190 2114 1040
NCA10208 1690 2370 3150 1190 2614 1040
NCA10XX8 1690 xx 3150 1190 xx 1040
NCA121510 1890 2750 3330 1390 2200 1200
NCA122010 1890 3350 3330 1390 2700 1200
NCA12XX10 1890 xx 3330 1390 xx 1200
NCA152010 2190 3350 3370 1690 2700 1200
NCA152510 2190 3850 3400 1690 3200 1200
NCA153010 2260 3910 3420 1690 3700 1200
NCA152512 2190 3850 3870 1690 3200 1400
NCA15XX12 2255 xx 3890 1690 xx 1400
NCA152515 2190 3980 4500 1680 3330 1700
NCA153015 2260 4040 4520 1680 3830 1700
NC163515 2360 4540 4520 1780 4330 1700
NCA16XX15 2360 xx 4520 1780 xx 1700
NCA18XX10 2490 xx 3400 1990 xx 1200
NCA203015 2760 4240 4520 2180 3930 1700
NCA203018 2760 4240 5120 2180 3930 2000



Khối lượng, Tốc độ và Gia tốc

  Khối lượng máy (kg) Khối lượng mẫu (kg) Tốc độ (mm/s) Gia tốc (mm/s2)
NCA454 570 500 750 1800
NCA564 700 500 750 1800
NCA686 960 700 750 1800
NCA8106 1270 1000 750 1800
NCA8XX6 xx xx xx xx
NCA10128 2460 1800 530 1750
NCA10158 2820 1800 530 1750
NCA10208 3410 1800 530 1750
NCA10XX8 xx xx xx xx
NCA121510 3330 2000 450 1050
NCA122010 3910 2000 450 1050
NCA12XX10 xx xx xx xx
NCA152010 5220 3000 450 1050
NCA152510 6680 3000 450 1050
NCA153010 8120 3000 400 1050
NCA152512 6730 3000 400 1050
NCA15XX12 xx xx xx xx
NCA152515 6950 3000 350 850
NCA153015 8440 3000 350 850
NC163515 9960 3000 350 850
NCA16XX15 xx xx xx xx
NCA18XX10 6000 350 850
NCA203015 11200 6000 350 850
NCA203018 6000 350 850



Điều kiện lắp đặt và vận hành

- Nguồn điện：220V, 1 pha
- Nhiệt độ：18-22°C
- Áp suất khí nén：0.6-1.0Mpa
- Lưu lượng khí nén：0.3-0.45m³/phút
- Lọc khí nén cỡ：0.3μm
- Độ ẩm：55%-65%
(Kỹ sư Leader Metrology sẽ hướng dẫn chi tiết trước khi lắp máy)



Đầu đo Renishaw - UK

- Máy đo 3D CMM LeaderMetrology hỗ trợ đầy đủ các loại đầu đo, tùy thuộc vào nhu cầu khách hàng.
- Với đội ngũ tư vấn giàu kinh nghiệm, đọc hiểu bản vẽ với các tiêu chuẩn khác nhau, chúng tôi sẽ giúp bạn tư vấn, lựa chọn giải pháp cho hệ thống đầu đo phù hợp nhất với nhu cầu bên bạn.

Renishaw sensors



Phần mềm Rational DMIS (America)

RationalDMIS

- Lập trình đo tự động nhanh, dễ sử dụng. phần mềm hỗ trợ lập trình trên mô hình CAD như: *. IGES, *.DFX, *.STEP và có thể mở rộng thêm.
- Những option mở rộng như Blade, CAM, CCD, Gear, Laser, Pipe, PointCloud.
- Xuất báo cáo đầy đủ các dung sai GD&T.
- Đào tạo và hỗ trợ lập trình bởi kỹ sư Việt Nam, với hơn 10 năm kinh nghiệm, hướng dẫn áp dụng các tiêu chuẩn khác nhau như chuẩn châu Âu, Châu Á,....



Gá mẫu đo 3D CMM

- Gá mẫu đa năng được sử dụng cho sản phẩm có hình dạng phức tạp, tiết kiệm chi phí làm gá đơn cho từng mẫu, dễ dàng lắp ráp các khối, linh hoạt chiều cao và chiều rộng.

Máy đo 3D CMM, Gá mẫu, CMM fixtures
