Thiết kế

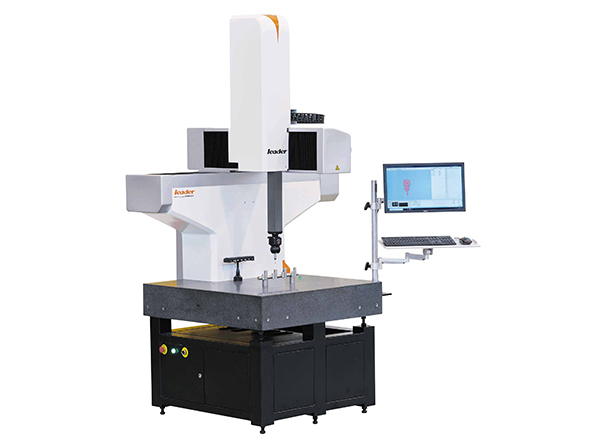

- SF575 Workshop là dòng máy đo ngoài xưởng hiệu suất cao, máy hoạt động dựa trên nguyên lý không cần sử dụng khí nén, được trang bị đầy đủ vỏ bảo vệ và tấm che bụi, thích hợp sử dụng trong môi trường nhà xưởng khắc nhiệt phức tạp.
- SF575 Workshop máy đo lường có độ chính xác cao trong phạm vi nhiệt độ 15-30ºC, Vậy nên lắp đặt phù hợp với nhiều vị trí khác nhau trong nhà xưởng.
- SF575 Workshop có thiết kế dạng mở ở 3 mặt xung quanh bàn đá, thuận tiện cho việc đưa mẫu đo từ 3 hướng, lập trình tích hợp robot arm,.... Tủ điều khiển được tích hợp vào gầm máy, giảm diện tích lắp đặt và giúp di chuyển quanh xưởng rất dễ dàng.
- SF575 Workshop áp dụng cho người dùng có thể tùy cọn bộ cảm biến nhiệt.
- Máy Có tích hợp sẵn phần mềm tự động, người dùng có thể tùy chọn phần cứng theo nhu cầu.
- Máy tích hợp sẵn giảm chấn rung, đảo bảo kết quả đo trong môi trường có rung.
Thông số của máy
| Hành trình đo (mm) | kích thước của mẫu (mm) | Khối lượng của mẫu |
MPEP (μm) |
18℃-22℃ | 16℃-26℃ | 15℃-30℃ | |||
| S | LX: 1273 LY: 1505 LZ: 2470 |
500x700x500 | 500Kg | 3.0 | 3.0+3L/1000 | 3.0+L/250 | 3.0+L/200 | ||
| P | 2.6 | 2.5+3L/1000 | 2.5+3.3L/1000 | 2.5+L/250 | |||||
Điều kiện lắp đặt và vận hành
- Nguồn điện：220V, 1 pha
(Kỹ sư Leader Metrology sẽ hướng dẫn chi tiết trước khi lắp máy)

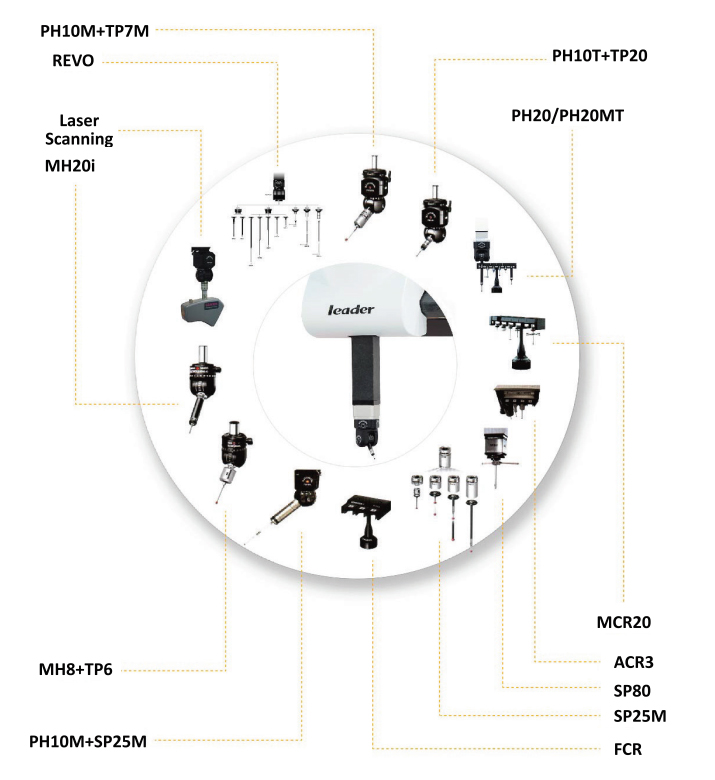

Đầu đo Renishaw - UK
- Máy đo 3D CMM LeaderMetrology hỗ trợ đầy đủ các loại đầu đo, tùy thuộc vào nhu cầu khách hàng.
- Với đội ngũ tư vấn giàu kinh nghiệm, đọc hiểu bản vẽ với các tiêu chuẩn khác nhau, chúng tôi sẽ giúp bạn tư vấn, lựa chọn giải pháp cho hệ thống đầu đo phù hợp nhất với nhu cầu bên bạn.

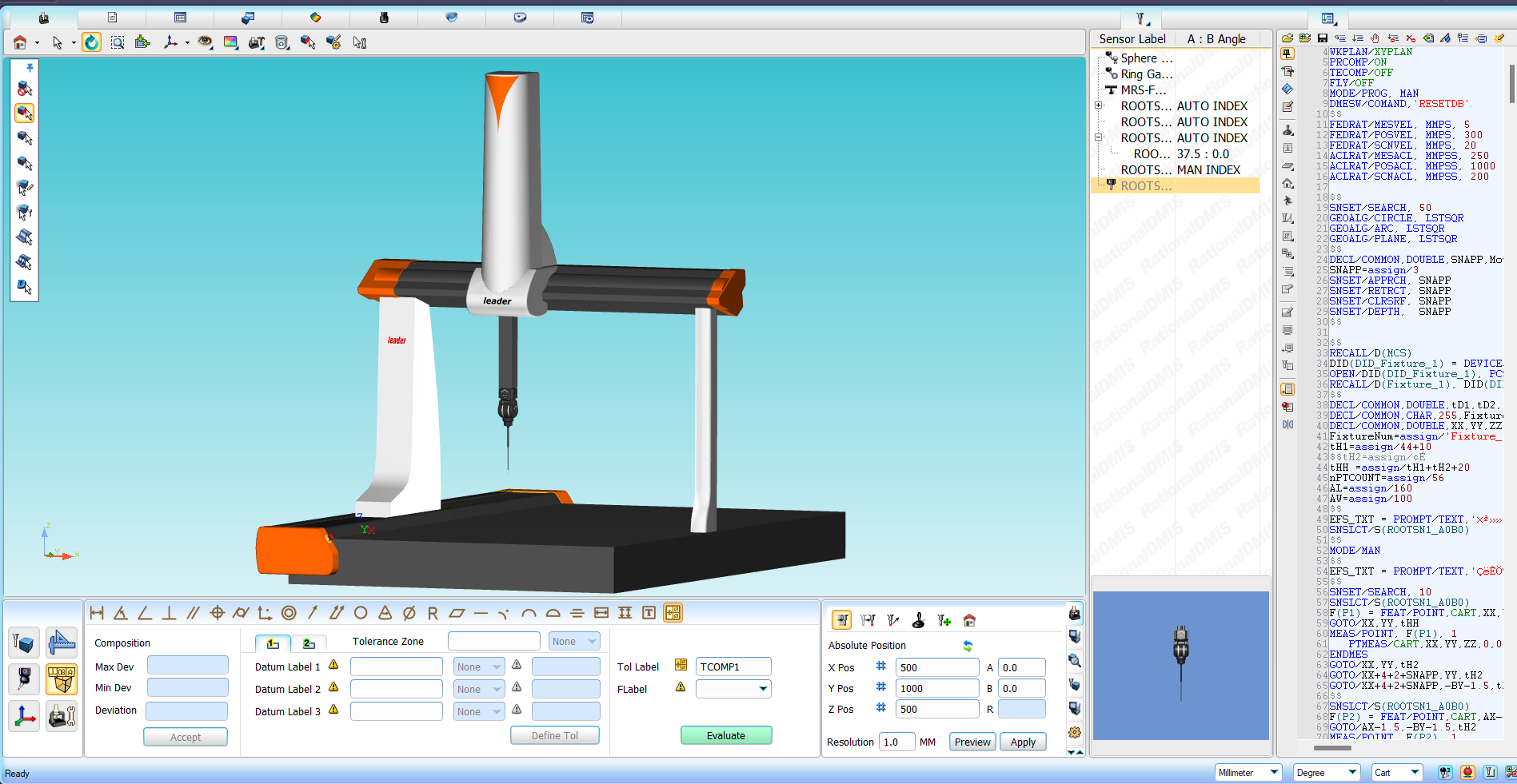

Phần mềm Rational DMIS (America)
- Lập trình đo tự động nhanh, dễ sử dụng. phần mềm hỗ trợ lập trình trên mô hình CAD như: *. IGES, *.DFX, *.STEP và có thể mở rộng thêm.
- Những option mở rộng như Blade, CAM, CCD, Gear, Laser, Pipe, PointCloud.
- Xuất báo cáo đầy đủ các dung sai GD&T.
- Đào tạo và hỗ trợ lập trình bởi kỹ sư Việt Nam, với hơn 10 năm kinh nghiệm, hướng dẫn áp dụng các tiêu chuẩn khác nhau như chuẩn châu Âu, Châu Á,....

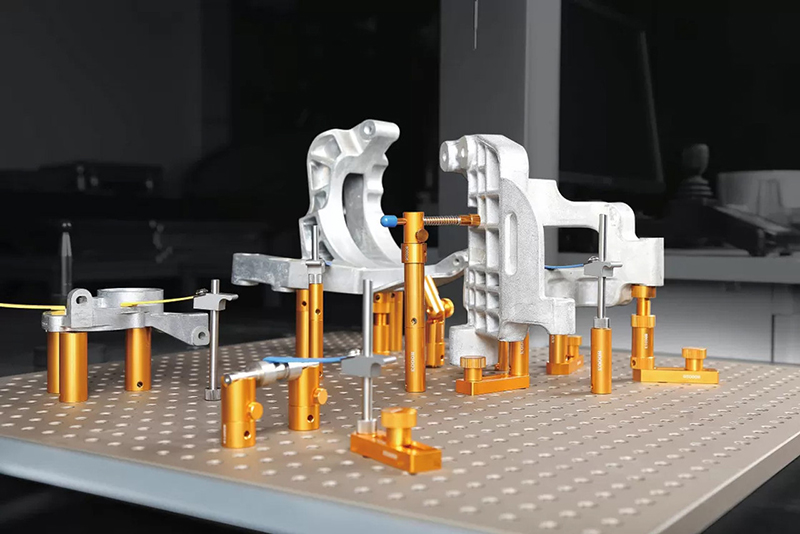

Gá mẫu đo 3D CMM
- Gá mẫu đa năng được sử dụng cho sản phẩm có hình dạng phức tạp, tiết kiệm chi phí làm gá đơn cho từng mẫu, dễ dàng lắp ráp các khối, linh hoạt chiều cao và chiều rộng.
